Copeland kylagg. ZXME-025E-TFD-304 Pluspaket

• Kyleffekten är inräknad vid rumstemperaturen 0°C samt omgivandetemperatur +32°C.
• Kylaggregat  består av både ute- och innedelen samt tillbehören nedan.
• En certifierad kyltekniker krävs för montering av aggregatet. Bureca utför även installation och montering.
• Koppar rör, köldmedium, kablar samt avfrostnings elskåp medföljer ej i paketet.
• Rekommenderad rördimension (för max 20 meter rörlängd).

OBS:

• Rekommenderad rumsvolym gäller ej vid nedkylning.

Pluspaket Copeland är ett kraftfullt split kylaggregat som är anpassat för att stå utomhus.

Kylpaketet innehåller (se respektive flik nedan för utförlig information):

• 1 st. Cond. Unit copeland zxme-025e-tfd-611
• 1 st. Förångare gacc rx 031.1/2wn/cha4a
• 1 st. Sanhua expventil r448a yttre in 3/8″ flare ut 1/2″ löd
• 1 st. Sanhua flaredysa storlek 03 rfkh-023-03
• 1 st. Nc magnetventil 1068n/3a6 3/8″ löd med spole 230v
• 1 st. Hirschmannstick 9900-X66 PG111
• 1 st. Väggmonterad termostat Coldface – Eliwell
• 1 st. Givare NTC – Eliwell

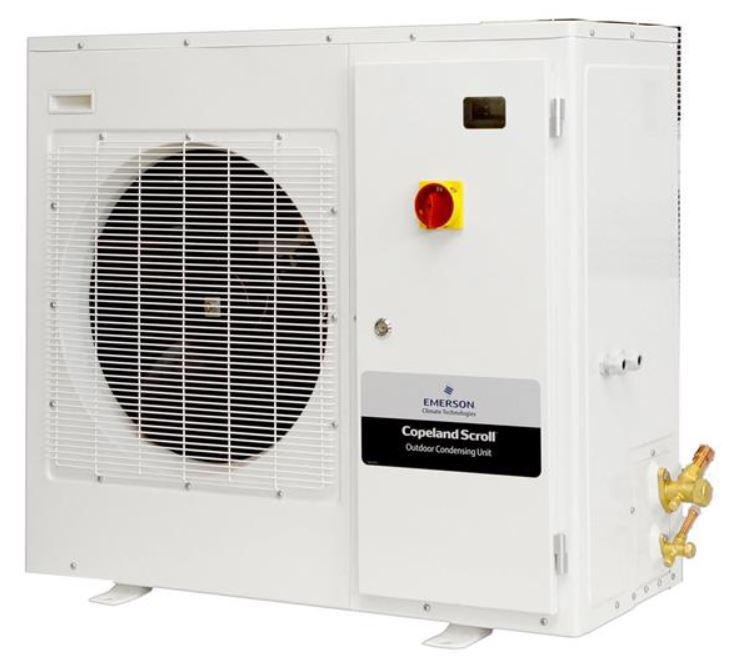

Aggregat

Framtidssäkra din anläggning med hjälp av den nya generationen av Copeland EazyCool ™ ZX kylaggregat. Aggregaten är idag godkännda för R404A, R134a, R513A, R449A, R448A, R407A & R407F. Fler köldmedium kommer i framtiden. Den nya innovativa styrningen ger dig full kontroll på hela processen såsom flytande kondensering och nattsäkning av

fläktarna.

Går att koppla upp med Modbus RTU för fjärrstyrning samt övervakning.

Den nya designen gör att aggregatet smälter väl in i miljön. Alla aggregat är komplett utrustade från första början med bla synglas, torkfilter, tank, variabel fläktstyrning samt vevhusvärmare.

Innbyggt skydd för överström, fasföljd samt obalans mellan faserna via den elektroniska styrningen.

Möjlighet att styra ett kylrum via den innbygda styrningen som har utgångar för avfrostning, fläkt och magnetventil.

Igångkörningsprotokoll för samtliga ZX aggregat skall fyllas i via denna länk för att garanti skall gälla.

Copeland aggregat – användarmanual (3.4 MB)

Copeland aggregat – Monteringsanvisning (1.5 MB)

Copeland aggregat – produktblad

Artikelnummer:	7161011
Benämning:	Cond. Unit copeland zxme-025e-tfd-611
Kyleffekt -10 °C (i förångare):	4.01 kW
Slagvolym:	6.8 m³/h
Köldmedium:	R134a, R404A, R407A, R407F, R448A, R449A, R513A
Ljudnivå:	39 dB(A)
Antal fläktar:	1 st
Spänning:	400 V
Frekvens:	50 Hz
Antal faser:	3 st
Utv.mått (BxDxH):	1029x424x840 mm
Vikt:	78 kg

Förångare

• Kompakt kubisk förångare från Güntner med ett brett kapacitetsområde.
• Godkänd för alla vanligt förekommande HFC köldmedier på marknaden.
• Optimerade dimensioner för transport och förvaring.
• Lätt att installera.
• Sidoplåtaroch droppskål med gångjärn.
• Takmonteringsfäste med slitsat hål.
• Schraderventil på utloppet.
• Enkel åtkomst till alla komponenter.

Artikelnummer:	60153535
Benämning:	Förångare gacc rx 031.1/2wn/cha4a
Kyleffekt:	4.15-5.61 kW
Köldmedium:	R513A, R134a, R449A, R448A, R404A, R407C, R450A, R452A
Värmeväxlaryta:	21.19 m²
Lamellavstånd:	7.0 mm
Antal fläktar:	2 st
Fläktdiameter:	315 mm
Utv.mått (BxDxH):	1212x430x455 mm

Expansionsventil

• Flare x Löd (3/8″x1/2″).
• Max arbetstryck 46 bar.
• Kapillärrör och bulb i rostfritt stål, längd 1,5 m.
• Ett varvs justering av den statiska överhettningen motsvarar c:a 4°C förändring av den totala överhettningen.
• Nominella kyleffekter i kW vid kondenseringstemperatur +40°C, underkylning 2K och överhettning 8K.

Expansionsventiler RFKH för R448A_R449A – produktblad

Artikelnummer:	63043954
Benämning:	Sanhua expventil r448a yttre in 3/8″ flare ut 1/2″ löd
Arbetsområde:	-40 – 10 °C
Tryckutjämning:	Yttre
Anslutning:	3/8″ x 1/2″
Köldmedium:	R448A, R449A

Flaredysa

Flaredysor för Sanhua RFKH expansionsventiler.

Sanhua flaredysa – produktblad

Artikelnummer:	63044008
Benämning:	Sanhua flaredysa storlek 03 rfkh-023-03
Underkylning:	2K
Överhettning:	8K

Magnetventil

Normalt stängd

Magnetventil – produktkatalog

Artikelnummer:	7032095
Benämning:	Nc magnetventil 1068n/3a6 3/8″ löd med spole 230v
Växelspänning:	230V
Kv-värde:	0.8 m³/h
Kyleffekt R134a:	13.6 kW
Kyleffekt R404A:	9.5 kW
Kyleffekt R407C:	13.8 kW
Kyleffekt R410A:	13.7 kW
Kyleffekt R290:	16.3 kW
Köldmedium:	R32, R134a, R404A, R407C, R410A, R507, R1234yf, R1234ze, R448A, R449A, R450A, R452A, R452B, R454B (XL41), R513A, R600, R600a, R1270, R455A, R454C (XL20), R290
Anslutning:	3/8″
Max arbetstryck:	50 bar
Utförande:	Polyhedra

Hirschmannstick

Hirschmannstick – produktblad

Artikelnummer:	7032530
Benämning:	Hirschmannstick 9900-X66 PG111
Utförande:	Med 1m kabel

Termostat

Med endast en regulator kan du nu reglera alla typer av funktioner för både kyl- och frysrum. Den nyutvecklade kapslingen kombinerar enkel installation och hög IP-klass.

Det finns även utrymme för att montera en kontaktor i, eller en brytare utanpå skåpet.

Coldface-regulatorn är lätt och tydlig att använda tack vare den dubbelradiga displayen, upplysta ikoner samt 6 stora tydliga tryckknappar som ger dig direkt tillgång till olika funktioner.

I regulatorn finns det dessutom en rad avancerade funktioner som HACCP-inspelning för 12 månader.

Väggmonterad termostat Coldface – Eliwell – användamanual (2.9 MB)

Väggmonterad termostat Coldface – Eliwell – monteringsanvisning

Artikelnummer:	7182058
Benämning:	Väggmonterad termostat Coldface – Eliwell
Beskrivning:	Kyla
Televiskompatibel:	Ja även Modbus
Antal sensorer:	3 st
Antal reläer:	5 st
Digital ingång:	2 st
Givartyp:	NTC/PTC
Spänning:	230 V

Givare

Artikelnummer:	SN691150
Benämning:	Givare NTC – Eliwell
Längd:	1,5 m
Kabelmaterial:	PVC
