Silensys frysagg. SILFH2511ZTZ Pluspaket

• Kyleffekten är inräknad vid rumstemperaturen -25°C samt omgivandetemperatur +32°C.
• Kylaggregat  består av både ute- och innedelen samt tillbehören nedan.
• En certifierad kyltekniker krävs för montering av aggregatet. Bureca utför även installation och montering.
• Koppar rör, köldmedium, kablar samt avfrostnings elskåp medföljer ej i paketet.
• Rekommenderad rördimension (för max 20 meter rörlängd).

OBS:

• Rekommenderad rumsvolym gäller ej vid nedkylning.

Tysta uteplacerade aggregat

En serie fullt utrustade aggregat för snabb och snygg installation. Denna serie sätter marknadens ljudstandard.

Pluspaket Silensys är ett kraftfullt split kylaggregat som är anpassat för att stå utomhus.

Tecumseh´s tredje generation av uteplacerade luftkylda aggregat Silensys, sk condensing units, har förbättrats på en mängd punkter bland annat med bättre ljuddämpande hölje.

Aggregaten innehåller kompressor, kondensor, köldmediebehållare med synglas och smältplugg, dubbelpressostat, varvtalsreglerade kondensorfläkt och komplett startutrustning inklusive konsoler för golv eller väggmontage.

Fryspaketet innehåller (se respektive flik nedan för utförlig information):

• 1 st. Silensys aggregat silfh2511ztz 400/3
• 1 st. Förångare gacc rx. El.avfr 031.1/1wn/fha7e
• 1 st. Exp.ventil te2 r448a/r449a yttre tryckutjäm löd mop -20 c
• 1 st. Danfoss flaredysa 02
• 1 st. Nc magnetventil 1068n/3a6 3/8″ löd med spole 230v
• 1 st. Hirschmannstick 9900-X66 PG111
• 1 st. Väggmonterad termostat Coldface – Eliwell
• 1 st. Givare NTC – Eliwell
• 1 st. Güntner värmestav GACC kompletta set
• 1 st. NS4 Flänsmutter flare

Aggregat

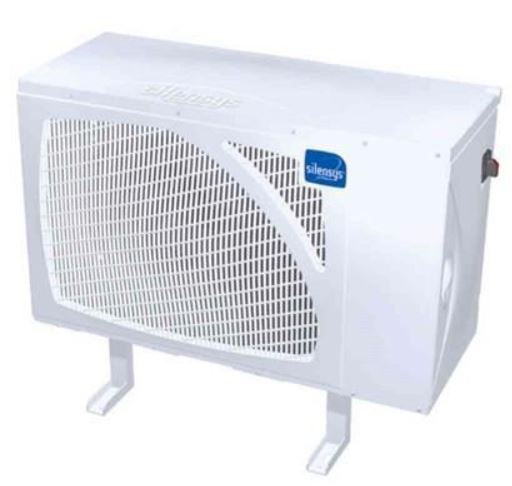

Tecumseh´s tredje generation av uteplacerade luftkylda aggregat Silensys, sk condensing units, har förbättrats på en mängd punkter bland annat med bättre ljuddämpande hölje.

Aggregaten innehåller kompressor, kondensor, köldmediebehållare med synglas och smältplugg, dubbelpressostat, varvtalsreglerade kondensorfläktar och komplett startutrustning. SILAJ och SILFH har medlevererade konsoler för golv eller väggmontage. Modellerna SILAG och SILAGD har 2 fläktar och konsoler för golvmontage.

Som alternativ till R404A rekommenderar Tecumseh köldmedia R452A till frysapplikationer eller R449A för kylapplikationer, kontakta Ahlsell Ref för mer information.

Silensys aggregat – elchema (1.7 MB)

Silensys aggregat – installationsanvisningar (1.7 MB)

Artikelnummer:	5116096
Benämning:	Silensys aggregat silfh2511ztz 400/3
Kyleffekt -35 °C (i förångare):	1.7 kW
Kyleffekt -25 °C:	3.1 kW
Köldmedium:	R404A, R452A
Rörstorlek sug / vätska:	5/8″ / 3/8″
Ljudnivå:	39 dB
Utv.mått (BxDxH):	1145x575x690 mm
Vikt:	86 kg
Tankstorlek:	2,35 l

Förångare

Förångare – drift och skötsel (1.5 MB)

• Kompakt kubisk förångare från Güntner med ett brett kapacitetsområde.
• Godkänd för alla vanligt förekommande HFC köldmedier på marknaden.
• Optimerade dimensioner för transport och förvaring.
• Lätt att installera.
• Sidoplåtaroch droppskål med gångjärn.
• Takmonteringsfäste med slitsat hål.
• Schraderventil på utloppet.
• Enkel åtkomst till alla komponenter.

Artikelnummer:	60153302
Benämning:	Förångare gacc rx. El.avfr 031.1/1wn/fha7e
Kyleffekt:	1.89 kW
Köldmedium:	R513A, R134a, R449A, R448A, R404A, R407C, R450A, R452A
Värmeväxlaryta:	7.948 m²
Lamellavstånd:	7.0 mm
Antal fläktar:	1 st
Fläktdiameter:	315 mm
Utv.mått (BxDxH):	752x430x455 mm

Expansionsventil

• Flare x Löd (3/8″x1/2″).
• Max arbetstryck 34 bar.
• Kapillärrör och bulb i rostfritt stål, längd 1,5 m.
• Ett varvs justering av den statiska överhettningen motsvarar c:a 4°C förändring av den totala överhettningen.
• Nominella kyleffekter i kW vid kondenseringstemperatur +40°C, underkylning 2K och överhettning 8K.

Expansionsventiler RFKH för R448A_R449A – produktblad

Artikelnummer:	41000370
Benämning:	Exp.ventil te2 r448a/r449a yttre tryckutjäm löd mop -20 c
Arbetsområde:	-60 – -25 °C
Tryckutjämning:	Yttre
MOP-punkt:	-20 °C
Köldmedium:	R448A, R449A

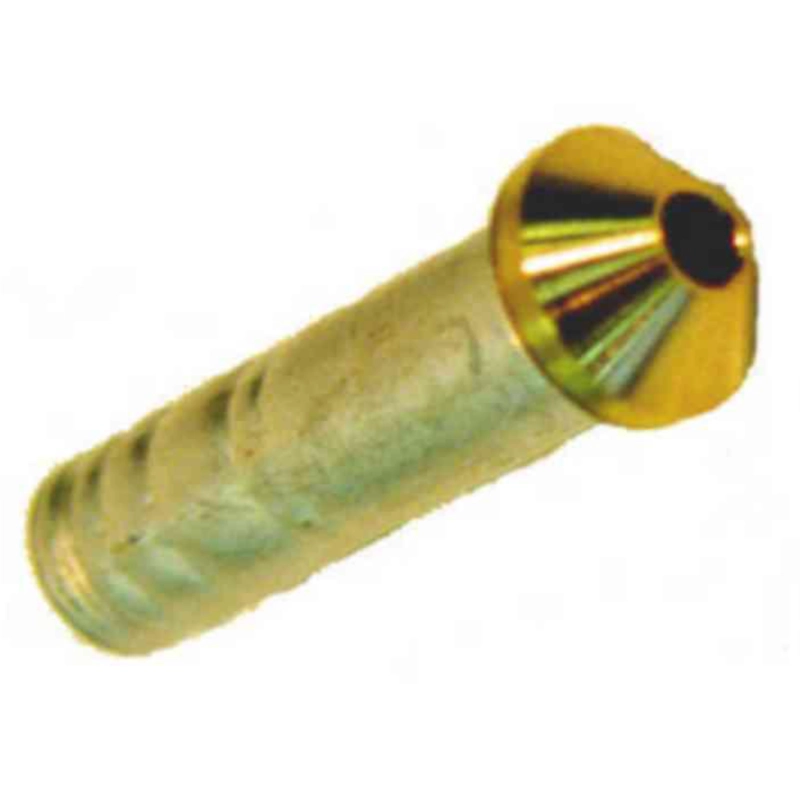

Flaredysa

Flaredysor för Danfoss T2 och TE2 expansionsventiler.

Nominella kyleffekter i kW vid kondenseringstemperatur +40°C.

Danfoss flaredysa – produktblad

Artikelnummer:	6812015
Benämning:	Danfoss flaredysa 02
Underkylning:	2K
Överhettning:	8K

Magnetventil

Normalt stängd

Magnetventil – produktkatalog

Artikelnummer:	7032095
Benämning:	Nc magnetventil 1068n/3a6 3/8″ löd med spole 230v
Växelspänning:	230V
Kv-värde:	0.8 m³/h
Kyleffekt R134a:	13.6 kW
Kyleffekt R404A:	9.5 kW
Kyleffekt R407C:	13.8 kW
Kyleffekt R410A:	13.7 kW
Kyleffekt R290:	16.3 kW
Köldmedium:	R32, R134a, R404A, R407C, R410A, R507, R1234yf, R1234ze, R448A, R449A, R450A, R452A, R452B, R454B (XL41), R513A, R600, R600a, R1270, R455A, R454C (XL20), R290
Anslutning:	3/8″
Max arbetstryck:	50 bar
Utförande:	Polyhedra

Hirschmannstick

Hirschmannstick – produktblad

Artikelnummer:	7032530
Benämning:	Hirschmannstick 9900-X66 PG111
Utförande:	Med 1m kabel

Termostat

Med endast en regulator kan du nu reglera alla typer av funktioner för både kyl- och frysrum. Den nyutvecklade kapslingen kombinerar enkel installation och hög IP-klass.

Det finns även utrymme för att montera en kontaktor i, eller en brytare utanpå skåpet.

Coldface-regulatorn är lätt och tydlig att använda tack vare den dubbelradiga displayen, upplysta ikoner samt 6 stora tydliga tryckknappar som ger dig direkt tillgång till olika funktioner.

I regulatorn finns det dessutom en rad avancerade funktioner som HACCP-inspelning för 12 månader.

Väggmonterad termostat Coldface – Eliwell – användamanual (2.9 MB)

Väggmonterad termostat Coldface – Eliwell – monteringsanvisning

Artikelnummer:	7182058
Benämning:	Väggmonterad termostat Coldface – Eliwell
Beskrivning:	Kyla
Televiskompatibel:	Ja även Modbus
Antal sensorer:	3 st
Antal reläer:	5 st
Digital ingång:	2 st
Givartyp:	NTC/PTC
Spänning:	230 V

Givare

Artikelnummer:	SN691150
Benämning:	Givare NTC – Eliwell
Längd:	1,5 m
Kabelmaterial:	PVC

Värmestav

Artikelnummer:	7443068
Benämning:	Güntner värmestav GACC kompletta set

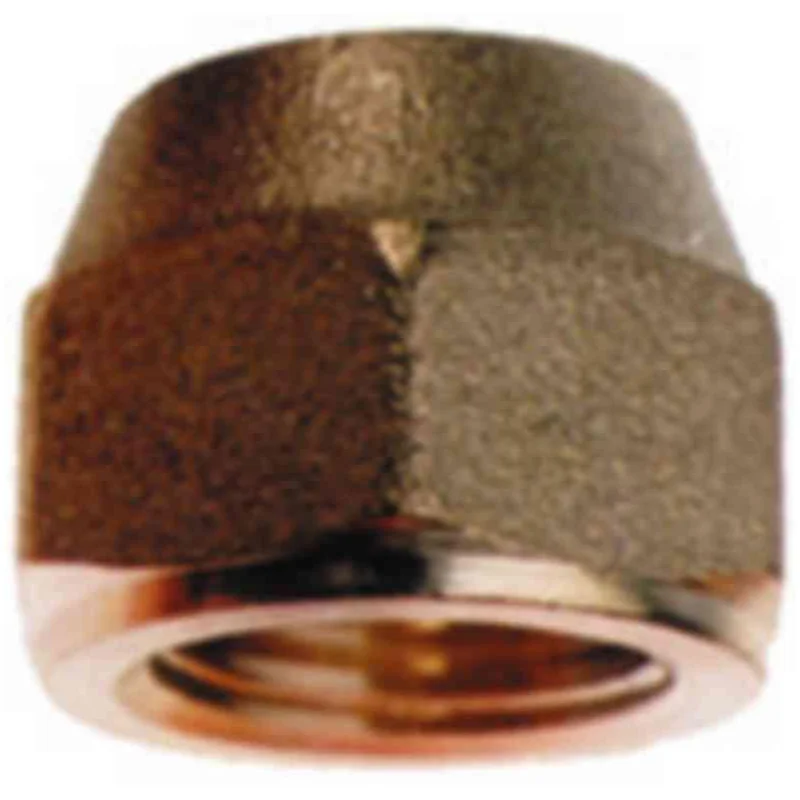

Flänsmutter

Artikelnummer:	7060040
Benämning:	NS4 Flänsmutter flare
Anslutning:	3/8″
Max arbetstryck:	45 bar
